| 所属类型： |
纺机,纺织仪器 |
| 产品代码： |
暂无 |
| 产品品牌： |
PINKUI |
| 产品系列： |
纺织面料检测 |
|
|
适用范围：

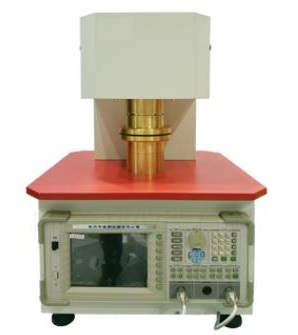

织物防电磁辐射性能测试仪用于纺织品、塑料布、金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽材料的电磁屏蔽效能的测试（法兰同轴法）。
相关标准：
GB/T 23326 不锈钢纤维与棉涤混纺电磁波屏蔽本色布
GB/T 25471 电磁屏蔽涂料的屏蔽效能测量方法
SJ 20524 材料屏蔽效能的测量方法 ASTM 4935 等
技术参数：
1、信号源：
测试频率范围：300 KHz ～ 3000 MHz
频率稳定度：≤±5×10-6
频率分辨率：1 Hz
信号纯度：≤-65dBc/Hz(偏10 KHz)
输出电平：-45dBm ～ +10 dBm
电平准确度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）
谐波抑制比: ≥30dB(1MHz ～ 3000MHz)，≥25dB(300KHz ～ 1MHz)
方向性: ≥50dB（矢量校准后）
功率扫描：-8dBm ～ +5dBm
系统阻抗：50 欧姆
2、接收机：
频率范围：300KHz ～ 3000MHz
分辨率带宽：100 Hz ～ 20 KHz
动态范围：≥95 dB ( RBW = 1 KHz )
最大输入电平：+10dBm
输入损坏电平：+20dBm（ 直流 +25V ）
端口：驻波比≤1.2
3、仪器原理
结构图
1、屏蔽效能（SE）
在同一激励电平下，有屏蔽材料与无屏蔽材料时所接收到的功率或电压之比的对数。公式如下：
VO—无屏蔽材料时的接收电压；
VI—有屏蔽材料时的接收电压；
PO—无屏蔽材料时的接收功率；
PI—有屏蔽材料时的接收功率；
2、测试过程
按标准GBT25471-2010要求，取裁试验和调湿后。先用参考试样在多频率点进行测量，在每个频率记录接收值PO(或VO)，再换上测量试样在多频率点进行测量，在每个频率记录接收值PI(或VI)。用上面公式计算屏蔽效能。
 |
|
