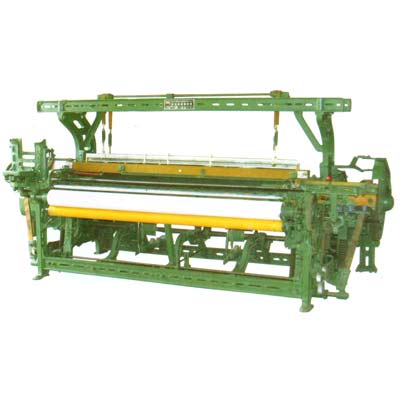

GA615F 自动换梭织布机

一、用途及使用范围：

    该机主要适用于织造平纹棉织物，斜纹棉织物以及一般化纤织物。如加装多臂提综装置，可以织造较复杂织物。可织平纹及16片综的织物。

二、技术特点：

1、型式：下打手不仃车自动换梭式

2、手向：分左手车和右手车两种

3、穿筘幅宽：

　　1350mm（56"）,　　1500mm（63"）,　　1800mm（75"）

4、 曲柄轴转数：

　160-190r/min (56”) ,155-180r/min（163”） ,145-160r/min（75”）

5、胸梁高度：838mm

6、梭箱数：1X1

7、钢筘与走梭箱夹角：86°30′

8、梭库容梭量：10只

9、织轴盘片直径：Φ495mm、Φ550mm

10、织轴盘片间距：

　　 1380mm（56”),　1500mm（63”） ,1860mm（75”）

11、卷布轴满卷直径：Φ300mm

12、电动机转速及功率：960r/min,  0.8kw    型号：FQ-53-6N型

13、电器开关及电控箱：GA615-LA20-2H按钮开关。综合磁力起动器QZ73-4G

14、机器外形尺寸：

　　135cm= 269.2 X 165.6 X 154cm（平纹）

　　150cm= 286.6 X 165.6 X 154cm（平纹）

　　180cm= 317.1 X 165.6 X 154cm（平纹）

15、机器重量：

　　135cm 约 1140 （平纹）1340kg（多臂）

　　150cm 约 1200（平纹）1400kg（多臂）

　　180cm 约 1300（平纹）2100kg（多臂）

16、传动方式：单电机三角皮带传动

17、送经方式：半积极半消极式自动送经，自动调节经纱涨力，并具备断经自仃装置

18、开口机构：内侧踏盘式上罗拉吊综开口

19、卷取机构：七齿轮式间歇卷取. 纬密范围16-32根/厘米.

20、主要器材规格

　　纬管总长180mm，头部直径27mm

　　钢筘总长1394mm（1350mm织机）

　　1568mm（1500mm织机）

　　1873mm（1800mm织机）

　　高 120mm

　　综丝长：305mm，330mm

　　仃经片：长120mmX宽11mmX厚0.2mm

　　三角皮带：A2286mm
